4. Описание конструкции

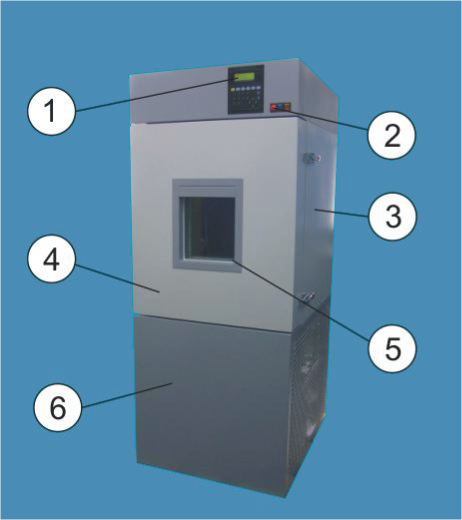

    Внешний вид камеры “тепло-холод” и основные органы управления представлены на рис. 1.







Рис. 1

1.     Контроллер управления

2.     Кнопки управления

3.     Рабочая камера (РК)

4.     Дверь рабочей камеры

5.     Смотровое окно

6.     Машинное отделение



Варианты компоновки рабочей камеры

Рабочая камера (вид сбоку)

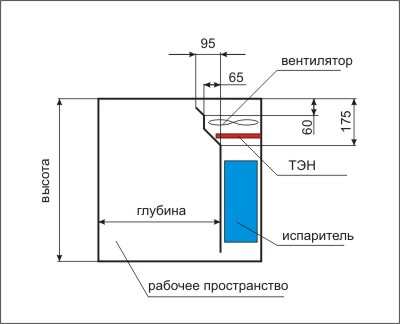

 Вариант 1

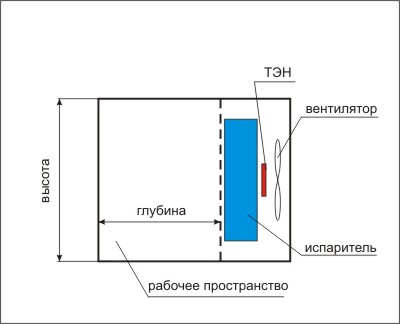

 Вариант 2



Наружное исполнение.

    Корпус и дверь камеры “тепло-холод” состоят из устойчивого сварного каркаса  и листовой стали. Защитно-декоративное покрытие выполнено методом порошковой окраски. Изоляцию обеспечивает двойное уплотнение по периметру проема камеры. Дверь снабжена запором, который фиксирует ее в закрытом положении. Органы управления расположены в верхней части камеры на лицевой стороне. Для наблюдения за процессом внутри рабочей камеры дверь снабжена смотровым окном.

Внутреннее исполнение.

    Рабочая камера (РК) выполнена из коррозионно-стойкой стали. Испаритель расположен на задней стенке рабочей камеры. Под испарителем расположен нагревательный элемент, а над испарителем расположен вентилятор для постоянной циркуляции воздуха в рабочей камере. У боковой стенки рабочей камеры размещён датчик терморегулятора.

Освещение.

    Для наблюдения за процессом в рабочей камере, в ней расположено осветительное устройство. Включение и отключение производится нажатием кнопки 3 «жёлтая».

Аксессуары.

    Кабельные порты расположены в боковых стенках рабочей камеры. Порты предназначены для подведения необходимых коммуникаций к оборудованию, находящемуся в камере. Во время работы климатической камеры порты должны быть закрыты теплоизоляционной заглушкой.

Холодильная система.

    Холодильная система представляет собой  каскадную холодильную машину, смонтированную на общей раме и встроенную виброустойчиво в нижней части шкафа, в машинном отделении. Хладагенты: верхней ветви каскада - R22, нижней ветви - R23.
